语音灯光告警装置由太阳能电池板、声光报警器、户外红外探头、太阳能控制器、蓄电池（胶体）等部件组成并留有插板应急使用。

一、太阳能电池板

1、工作电压18V、工作电流大于5.55A、系统电压1000DC(IEC)/600DC(UC)；保险额定电流10A、短路电流6.05A、开路电压21.6V。

二、声光报警器

采用先进的专用集成电路设计，具有音质优美，抗干扰能力强，性能稳定、设计新颖、大方，有抗震、安装方便等特点，要求采用二线制，具有可订制语音道口。

工作电压： DC12V、可选；电源频率：50Hz～ 60Hz；声音频率： 500Hz ～ 6000Hz；工作电流：≤1.25A；防护等级：IP54；工作温度：-40℃～+70℃；相对湿度：≤93％RH；灯颜色：红/黄/绿/蓝/白可选；重量：≤ 3.0Kg； 音量：30～110dB （音量可调）；功率：15W。

三、户外红外探头

具有红外人体感应和光控技术。通过探测人体移动去控制负载。人到感应区域自动报警，人离开则自动按设定时间关闭。能识别白天和黑夜，要求产品性能稳定，安全方便，节能。

技术参数：

1、工作电压：DC 12V，功耗：0.1W。

2、环境温度：-4０℃～＋5０℃

3、延时时间：6秒到10分钟可调节

4、负载最大功率：1200W

5、感应距离： 6~16米可调

6、感应角度：2×180°

7、光照度：3 LUX到2000LUX白天可自动调节。

四、太阳能电源控制器

1、额定充电电流10A、额定负载电流10A、系统电压12V；

2、工作温度-40℃至+50℃；

3、 超压保护17V，×2/24V；提升充电电压14.6V；×2/24V； (维持时间：10min)（只当出现过方时调用）

4、温度补偿-5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）;

5、控制方式：充电为PWM脉宽调制，控制点电压为不同放电率智能补偿修正；

6、过载、短路保护：1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作；

7、过放返回电压：13.1V；×2/24V；

8、空载损耗≤6 mA；

9、浮充13.6V； ×2/24V；(维持时间：直至充电返回电压动作)。

五、蓄电池

额定电压12V,具有：

1．密封性：采用电池槽盖、极柱双重密封设计，防止漏酸，可靠的安全阀可防止外部H2、O2 和尘埃进入电池内部。

2．免维护：H2O 再生能力强，密封反应效率高，因此在整个电池的使用过程中无需补水或加酸维护。

3．安全可靠：无酸液溢出，可靠的安全阀的自动闭合， 防爆设备的装置使赛能电池在整个使用过程中更加安全可靠。

4．长寿命设计：计算机精设计的耐腐蚀铅钙铅合金板栅、ABS耐腐蚀材料的使用和极高的密封反应效率保证了蓄电池的长寿命。

5． 性能高：(1) 体重比能量高，内阻小，输出功率高。(2) 恢复性能好,在深放电或者充电器出现故障时，短路放置30天后，仍可使用均衡充电法使其恢复容量。(3)由于单体电池的内阻、容量、浮充电压一致性好，因此电池在浮充使用状态下无需均衡充电。(4)充放电性能高，自放电控制在每个月2%以下（20℃）。

6．温度适应性强：可在低温下安全使用。

7．使用和运输安全简便：满荷电出厂，无游离电解液，电池可横向放置，并可以无危险材料进行水、陆运输。

注意事项：

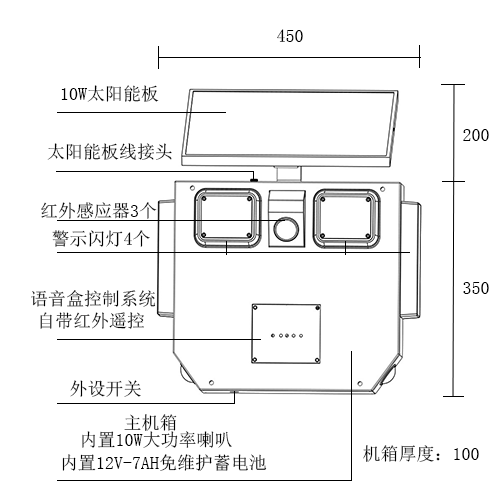

一、产品尺寸及部件名称（单位：mm）

【一必须】

选址考虑第一要素：阳光能直射在太阳能板上，立杆周边5米内不要有高大树木，有些树可能会遮挡一部分时间阳光的都不允许）。

根据经验，产品后续售后问题原因大部分集中在阳光不足，太阳能板充电不够，而人流量大，机器消耗电量多，导致电池亏电，然后停机。解决唯一办法是：更换电池。如果安装时不重视此问题，后续售后服务将会增多，花费很多，切实注意。

【四不要】

◆不要选在地质松软的地方，防止立杆倒下伤人

◆不要选在太陡峭的斜坡（坡度>30度，这样探头角度不好调节，感应人员的范围角度受限制

◆不要选在安装位置与行人路面高度差太大的台阶上，比如路边花坛上，比路面高出0.6米就不行

◆不要安装在居民房屋旁边，免得说声音经常响扰民

三、安装说明

五金安装

1、将太阳能板用螺丝固定到太阳能板固定件上

2、将太阳能板支架与锁好太阳能板的固定件用配备的螺丝锁紧固定

3、将太阳能板支架与主机箱顶部预留螺丝孔用配备的螺丝锁紧固定

4、将安装固定件用配备的螺丝锁紧固定到机箱背部

5、将安装固定件固定到需要安装的地方即可

接线说明

1、将蓄电池引线接头插入到语音盒【蓄电池】端口

2、将太阳能板引线接头插入到机箱上部预留航空头中（备注：如果要拆线，请先拆太阳能板引线、再拆电池的线。与接线顺序是相反的）

四、设备调试

1.所有线对接完毕后检查一遍是否有接错线，正负极有没有接反，确认无误后将蓄电池电源端子接上通上电，打开外设开关，内置系统与感应探头初始化15秒；

2.系统初始化完毕后，人体在感应探头前方的感应区域内来回走动，测试感应探头是否能正常感应到人体触发语音系统播报提示语音，警示闪灯是否正常；

3.根据此说明书下述“使用说明”检查各项指示灯和相关按键操作是否正常；

4.通过人体在设备前方的感应区域内来回走动测试它的感应距离，灵敏度和角度是否合适；

5.调节太阳能板朝向，使用扳手稍微松开太阳能板支架与机箱对接位置可以左右旋转调节太阳能板支架，选择太阳能板能被阳光直射的最佳朝向再拧紧螺丝固定好；

6.最后通过遥控器可设定选择“单曲播放”或“顺序播放”模式，上下选曲和调节适当的音量大小功能。

五、感应探头技术说明

1.打开电源初始化15秒，红蓝两色灯同时亮起，蓝灯熄灭初始化完毕

2.感应探头每次感应到人蓝灯亮起，触发语音系统播放提示语音

3.感应灵敏度共3级可调，出厂默认2级中度灵敏度，约10米
